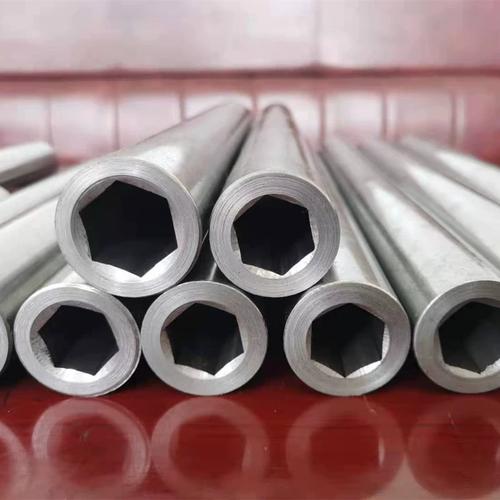

外圓內六角管

外圓內六角管（Hexagonal Hollow Bar/Hexagonal Profile Tube）

外圓內六角管是一種具有外表面為圓形、內孔為正六邊形的異型無縫鋼管，結合了圓形管的承載能力和六角形孔的特殊裝配功能，廣泛應用于機械傳動、自動化設備、液壓系統及高精度定位領域。以下從結構特性、應用場景、選型要點及加工工藝等方面進行全面解析。

1. 外圓內六角設計

• 提供6個對稱的平面，便于內六角扳手、螺栓或工具的嵌入和驅動。

• 防止相對轉動，實現精準定位或扭矩傳遞（如液壓缸活塞桿與驅動軸的連接）。

• 外圓：保證管材的整體強度和剛度，便于承受徑向載荷和扭矩。

• 內六角：

2. 關鍵優勢

• 高扭矩傳遞效率：六角形內孔接觸面大，抗滑移能力強。

• 輕量化設計：相比實心六角桿，中空結構節省材料，降低重量。

• 多功能性：可同時作為結構件和傳動件，簡化裝配流程。

二、典型應用場景

三、規格參數與選型要點

1. 尺寸參數

• 外徑（D）：通常為Φ10~Φ150mm（非標可定制）。

• 內六角對邊距（S）：根據外徑確定，常見比值為S≈0.6D（如Φ30外徑對應S≈18mm）。

• 壁厚：t=(D-S)/2，需滿足強度和加工可行性（一般t≥2mm）。

2. 材質選擇

• 碳鋼（如20#、45#）：低成本、易加工，適用于一般機械。

• 合金鋼（如40Cr、42CrMo）：高強度、高韌性，適用于重載傳動。

• 不銹鋼（如304、316L）：耐腐蝕，適用于食品、醫療設備。

3. 精度要求

• 外徑公差：±0.05mm（高精度）或±0.1mm（普通精度）。

• 內六角對邊公差：H9~H11（依ISO 2768標準）。

• 直線度：≤0.5mm/m（精密級）或≤1mm/m（普通級）。

四、加工工藝與質量控制

1. 核心工藝流程

• 矯直、拋光、去毛刺。

• 三坐標測量?jī)x檢測內六角尺寸，渦流探傷檢測表面缺陷。

• 調質處理（淬火+高溫回火）：提升綜合力學性能。

• 去應力退火：消除加工硬化，降低開裂風險。

• 拉削工藝：適用于批量生產，效率高但模具成本高。

• 銑削/插削：適用于小批量或非標規格，靈活性高。

• 原料準備：選用熱軋無縫管或鍛造毛坯。

• 冷拔/冷軋：通過多道次冷加工實現外徑減徑和壁厚控制。

• 內孔加工：

• 熱處理：

• 精整與檢測：

2. 質量控制要點

• 尺寸一致性：內六角對邊距偏差≤±0.05mm。

• 表面質量：Ra≤1.6μm，無裂紋、折疊等缺陷。

• 力學性能：抗拉強度≥600MPa（45#鋼調質后），屈服強度≥355MPa。

五、選型建議與注意事項

1. 工況匹配

• 高扭矩場景：優先選擇合金鋼（如40Cr），并增大壁厚。

• 耐腐蝕需求：選用304或316L不銹鋼，表面可進行鈍化處理。

• 精密定位：要求外徑和內六角公差均≤±0.03mm。

2. 加工可行性

• 內六角深度：建議≤3倍外徑，避免加工難度和成本激增。

• 倒角設計：內六角邊緣需倒角（C0.5~C1），防止應力集中。

3. 成本優化

• 批量采購：與供應商協商模具分?jǐn)傎M(fèi)用，降低單件成本。

• 標準化規格：優先選用GB/T或ISO標準尺寸，減少定制費用。

六、供應商選擇與服務支持

1. 供應商能力評估

• 設備水平：是否具備多軸數控拉床、高精度銑削中心。

• 檢測能力：是否配備三坐標測量?jī)x、光譜分析儀。

• 案例經驗：是否有類似工況的成功應用案例。

2. 定制化服務

• 非標規格：支持外徑Φ8~Φ200mm、內六角對邊距S=5~150mm的定制。

• 表面處理：提供鍍鋅、發黑、噴砂等防腐處理。

• 配套加工：可提供車削、鉆孔、攻絲等二次加工服務。

七、常見問題與解決方案

總結

外圓內六角管通過獨特的外圓內六角結構，實現了強度、功能性和輕量化的平衡。選型時需綜合考慮工況負載、扭矩需求、精度等級及成本因素，優先選擇具備多道次冷拔+精密拉削工藝的供應商，并通過嚴格的質量檢測確保產品可靠性。對于高精度應用，建議提供3D模型或圖紙，由供應商進行工藝可行性分析。
