20#六角管

20#六角管全面解析

一、20#六角管基礎信息

材質：20#鋼（優質碳素結構鋼）

• 成分：含碳量0.17%~0.23%，錳0.35%~0.65%，硫磷≤0.035%。

• 性能：強度適中、塑性好、焊接性能優異，但淬透性差（需避免高負載沖擊工況）。

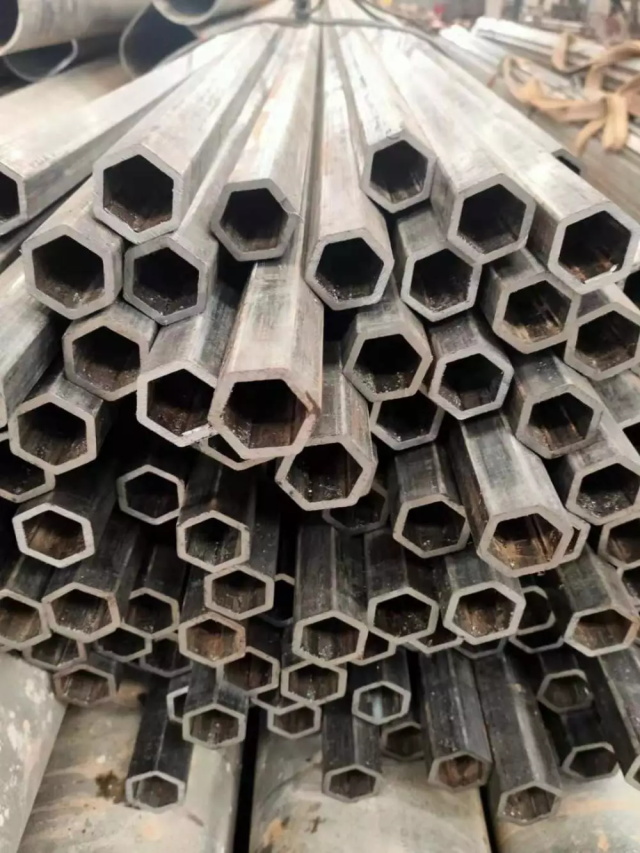

定義：20#六角管是外表面為正六邊形、內孔為空心的異型無縫鋼管，兼具六角形結構的抗扭特性和中空管的輕量化優勢。

1. 結構特性

• 六角形外輪廓：提供6個對稱平面，便于夾持、定位及扭矩傳遞。

• 中空設計：相比實心六角桿，重量降低30%~50%，節省材料成本。

2. 性能優勢

• 加工性：易切削、焊接、彎曲，適合復雜形狀加工。

• 經濟性：20#鋼成本低于合金鋼，適合批量生產。

• 適用性：滿足一般機械強度需求（抗拉強度≥410MPa，屈服強度≥245MPa）。

三、典型應用場景

四、規格參數與選型指南

1. 關鍵尺寸

• 對邊距（S）：常見規格為8mm~100mm（非標可定制）。

• 壁厚：通常為1.5mm~8mm，需滿足t≥0.2S（避免局部失穩）。

• 長度（L）：標準長度6m，可按需切割（精度±5mm）。

2. 公差標準

• 對邊距公差：±0.2mm（普通級）或±0.1mm（精密級）。

• 直線度：≤1mm/m（矯直后）。

• 角偏差：相鄰邊夾角偏差≤±1°。

3. 材質升級建議

• 高負載場景：改用40Cr或45#鋼，抗拉強度提升50%以上。

• 耐腐蝕需求：選用20#鋼+鍍鋅或304不銹鋼六角管。

五、加工工藝與質量控制

1. 主流工藝流程

• 正火處理（860℃保溫后空冷）：細化晶粒，提升韌性。

• 調質處理（可選）：提升綜合力學性能（抗拉強度≥600MPa）。

• 銑削六角面（保證平面度≤0.05mm）。

• 去毛刺、倒角（C0.5~C1）。

• 冷拔法：通過多道次模具擠壓，精度高但成本高。

• 熱軋+矯直：效率高，適合大規格（對邊距≥30mm）。

• 原料：熱軋無縫管或連鑄坯。

• 成型：

• 精加工：

• 熱處理：

2. 質量檢測

• 尺寸檢測：游標卡尺、千分尺、三坐標測量儀。

• 性能檢測：拉伸試驗機測強度，硬度計測HB值（140~180為合格）。

• 表面檢測：目視+磁粉探傷，確保無裂紋、折疊。

六、選型避坑指南

1. 工況匹配誤區

• 修正：壁厚過薄易變形，建議t≥0.2S。

• 修正：高轉速軸類需改用40Cr（防斷裂），強酸環境用316L不銹鋼。

• 誤區：所有場景均選用20#鋼。

• 誤區：壁厚越薄越經濟。

2. 加工可行性限制

• 最小規格：對邊距＜8mm時，冷拔工藝易斷裂，建議改用實心六角棒。

• 長度限制：超長管（L＞12m）需分段加工后焊接，增加成本。

3. 成本優化建議

• 批量采購：≥5噸可協商模具分?jǐn)傎M(fèi)用，單價降低15%~20%。

• 表面處理：鍍鋅比發黑成本高30%，但耐腐蝕性提升5倍。

七、供應商選擇與定制服務

1. 供應商能力評估

• 設備：是否具備六角成型模具庫（覆蓋8~100mm規格）。

• 認證：是否通過ISO 9001質量體系認證。

• 案例：是否有農機、貨架等行業的成功案例。

2. 定制化服務

• 非標規格：支持對邊距5~120mm、壁厚0.8~10mm的定制。

• 深加工：提供車螺紋、打孔、噴砂等增值服務。

• 交貨期：標準規格7~10天，非標規格15~25天。

八、常見問題與解決方案

九、總結與推薦

1. 適用場景推薦

• 優先選20#六角管：低負載機械、建筑裝飾、農業設備。

• 改用合金鋼：重載傳動、高轉速軸類。

• 改用不銹鋼：食品機械、海洋環境。

2. 采購建議

• 標準規格：直接選用GB/T 13793或ASTM A500標準件，性價比高。

• 非標需求：提供3D圖紙，要求供應商做工藝模擬（如Deform軟件分析）。

通過以上指南，可高效完成20#六角管的選型與采購，平衡性能、成本與交付周期。
